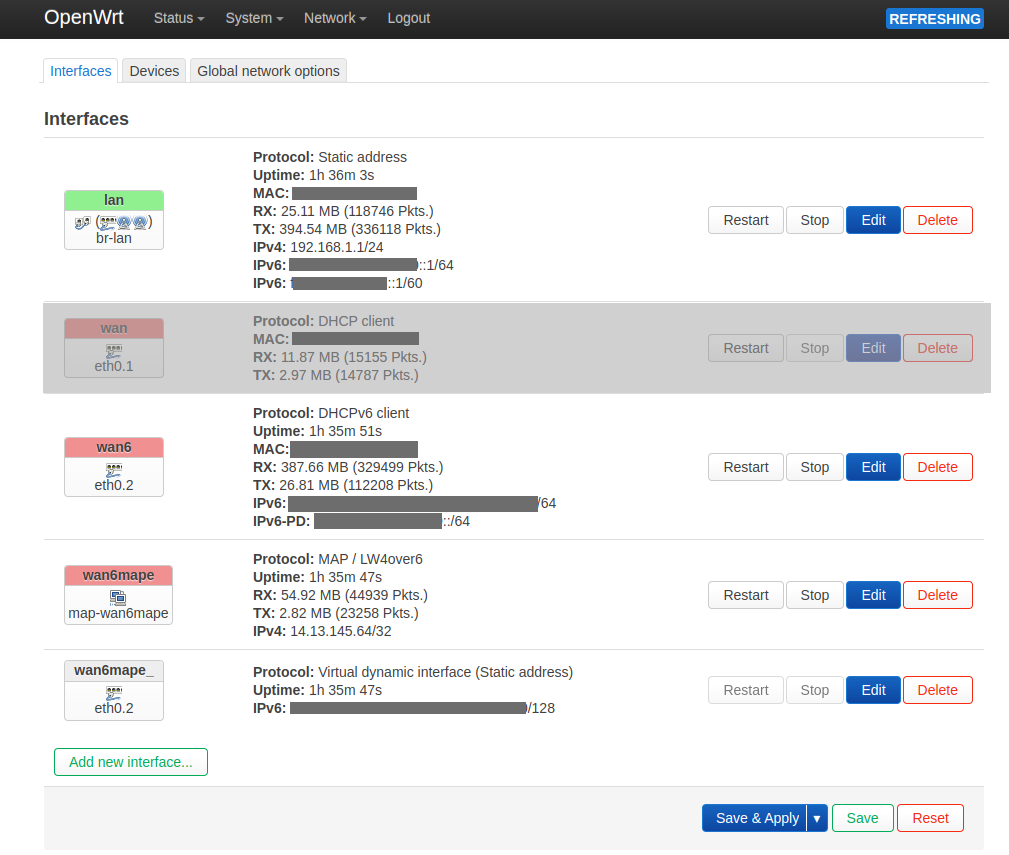

OpenWRT V6プラス (MAP-E) 接続設定

OpenWRTルータへのSSH接続

MAP-E対応にするためには、SSH接続でのリモート操作が必須です。以下SSH接続後に必要となるコマンドとMAP-Eに対応するために編集が必要なファイルを列挙します。

ルータへの接続

$ ssh [email protected]

ファイヤーウォールルールのリロード(システムデーモン)

# /etc/init.d/firewall reload

# service firewall reload

ファイヤーウォール設定ファイル

/etc/config/firewall

ネットワーク設定ファイルのリロード(システムデーモン)

#/etc/init.d/network/reload

# service network reload

ネットワーク設定ファイル

/etc/config/network

パッケージアップデート、アップグレード、インストール

# opkg update
# opkg upgrade <package_name>
# opkg install <package_name>

ファイヤーウォールコマンド:nft, fw4

OpenWRTのファイヤーウォール fw4 の実体は、nftables のテーブル "table inet fw4” を作成・編集し、nftablesを起動・停止、設定ファイルの再読込などを行うスクリプトです。(/sbin/fw4)

ファイヤーウォール : fw4

設定例

ファイヤーウォールのルール追加は、uci コマンドか nft コマンドで行います。

全テーブルルール確認

# nft list ruleset

全ルールの削除

# nft flush ruleset

fw4 が実行するルールセット

# fw4 print
table inet fw4
flush table inet fw4

table inet fw4 {
	#
	# Defines
	#

....................
....................

	#
	# User includes
	#

	include "/etc/nftables.d/*.nft"
.....................
....................

ルール追加は、デフォルトで読み込まれる設定ファイル

/etc/nftables.d/*.nft

を作成することでも可能です(ただしテーブル inet fw4 限定です)。


MAP-Eを導入する場合、割当てられたパブリックIPv4のポート郡に効率的に通信パケットを割振るため(+ pingを実行可)、ロードバランスルールをICMP,TCP,UDPの各プロトコルに適用したテーブルを追加します。

table inet mape {
	chain srcnat {
		type nat hook postrouting priority filter; policy accept;
		ip protocol icmp oifname "map-wan6mape" snat ip to 10.20.30.40:numgen inc mod 240 map { 0 : xxxx, 1 : xxxx, ......., 239 : xxxx }
		ip protocol tcp oifname "map-wan6mape" snat ip to 10.20.30.40:numgen inc mod 240 map { 0 : xxxx, 1 : xxxx, ......., 239 : xxxx }
		ip protocol udp oifname "map-wan6mape" snat ip to 10.20.30.40:numgen inc mod 240 map { 0 : xxxx, 1 : xxxx, ......., 239 : xxxx }
	}
}

このテーブルを追加する以下のスクリプトを /lib/netifd/proto/map.sh と入替えます。

# cd /lib/netifd/proto
# cp map.sh map.sh.old (バックアップ)
# vi map.sh (内容を削除してコピー&ペースト)
# nft flush ruleset (全ルールセット削除)
# service network restart (ネットワーク再起動)

注)OpenWRTのファイヤーウォール fw4 は、ルールセットテーブル inet fw4 のみ管理するため、上記スクリプトでは再起動する度にテーブル inet mape にルールが追加されてしまいます。

修正)下記箇所にテーブルを削除する条件文スクリプト if ~ nft delete table inet mape ~fi 追加

/lib/netifd/proto/map.sh

#------------------------------------
            #MODIFICATION 2: Create mape table
#------------------------------------
            if nft list tables | grep -q "table inet mape"; then
                nft delete table inet mape
            fi
            nft add table inet mape
            nft add chain inet mape srcnat {type nat hook postrouting priority 0\; policy accept\; }
#------------------------------------
	    #END MODIFICATION 2
#------------------------------------
