V6プラス接続設定(MAP-E)
OpenWRTをインストールしたルータ TP-LINK Archer C6 V2 をV6プラス接続に対応させます。
フレッツ光回線はインターネットからは独立したIPv6ネットワーク網で、VNEのIPv6ネットワーク網経由でIPv6インターネットに繋がっています。
OpenWRTクライアントとIPv4インターネットとの相互接続は、クライアント側に設置されるMAP CE(ONU)とVNEに設置されるMAP BR間で確立されます。
MAP CEとMAP BRはIPv6アドレスで相互接続されます。
MAP CEのIPv6アドレスのプレフィックスには、パブリックIPv4アドレスと割当てられるポート番号の情報が組込まれています。ルータのインターフェイスwan6mapeには、このパブリックIPv4アドレスが割当てられます。
ルータのインターフェイスwan6のIPv6アドレスは、VNEのDHCPサーバから付与されます。
- MAP: Mapping of Address and Port
- MAP CE: MAP Consumer Edge
- MAP BR: MAP Border Relay
- NGN: Next Generation Network
- VNE: Virtual Network Enabler
- JPNE: Japan Network Enabler
ルータの初期状態から下記手順で設定します。
- アドオン
mapのインストール
- wan6, lanインターフェイスの再設定
- MAP-Eインターフェースwan6mapeの作成
- IPv6ポート開放設定（オプション：http,httpsポートの開放など）
- ファイヤーウォールルール追加（オプション：IPv4ロードバランスなど）
https://github.com/fakemanhk/openwrt-jp-ipoe
1. アドオン
mapのインストール
注）インストール後、ルータの再起動が必要です。
SSH接続してインストールする場合
$ ssh [email protected]
# opkg update
# opkg install map

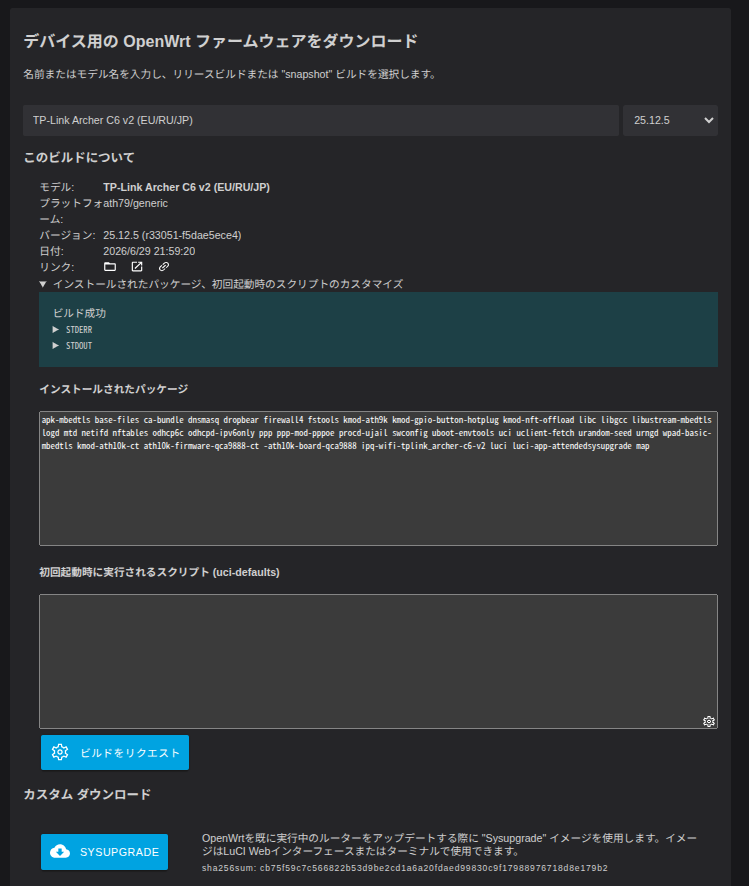

OpenWRTの管理画面からインストールする場合
System > Softwareの "Update Lists" からパッケージの更新作業を行い、map をフィルタリングしてインストールして下さい。
2. wan6, lanインターフェイスの再設定
インターフェイス wan6 の設定
ルータへSSH接続し、ネットワーク設定ファイルのインターフェイス wan6 のセクションに
option ip6prefix '2400:aaaa:bbbb:cccc::/64'
option iface_map 'wan6mape'
option zone_map 'wan'
を追加します。
$ ssh [email protected]
# vi /etc/config/network
config interface 'wan6'
option device 'eth1'
option proto 'dhcpv6'
option reqaddress 'try'
option reqprefix 'auto'
option ip6prefix '2400:aaaa:bbbb:cccc::/64'
option iface_map 'wan6mape'
option zone_map 'wan'
ip6prefix: VNEから付与された wan6 のIPv6アドレス上位64ビット
iface_map: 新たに作成するMAP-Eインターフェイス wan6mape
zone_map: ファイヤーウォールゾーン wan を指定
OpenWRTの設定画面でwan6のDHCP設定を下記を参考に変更
OpenWRTの設定画面でlanのDHCP設定を下記を参考に変更
3. MAP-Eインターフェースwan6mapeの作成
まず初めに、wan6に割当てられたIPv6アドレスから、設定に必要な各パラメータを算出します。
以下の自動算出するサイトを利用して下さい。
MAP-EによるIPv6アドレス内にIPv4アドレスとポートを割当てる仕組みについては、下記ドキュメントで詳しく説明されています。
徹底解説v6プラス
https://www.jpne.co.jp/ebooks/v6plus-ebook.pdf
RFC 7597 - Mapping of Address and Port with Encapsulation (MAP-E) 日本語訳
OpenWRTで新規インターフェイス wan6mape を作成
下記の各項目に取得したパラーメータを入力して下さい。

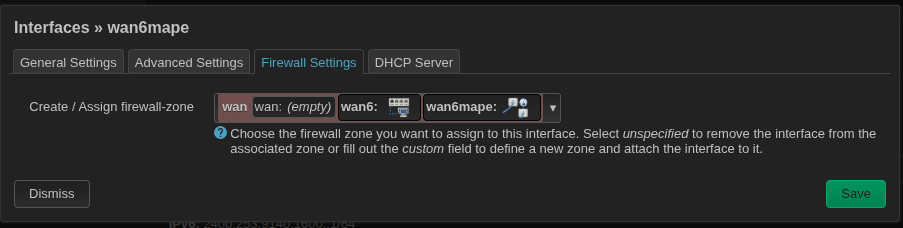

Tunnel Link に wan6 を指定、MTU を1460（任意）に設定。
ここまでの設定で wan6 インターフェイスを Restart することでIPv4での接続が確立されます。
wan6mape にIPv4アドレスが付与され、IPv6アドレスを付与されたwan6mapeの仮想インターフェイス wan6mape_ が出現。
wan6mape のRXとTXに何らかの通信量が表示されれば接続出来ています。
4. IPv6ポート開放設定（オプション：http,httpsポートの開放など）
クライアントにはパブリックなIPv6も付与されます。ポート開放は
Network > Firewall > Traffic Rules
から行います。
5. ファイヤーウォールルール追加（オプション：IPv4ロードバランスなど）
ファイヤーウォールについては次の投稿記事を参照願います。
IPV6ファイヤーウォール設定
IPV6ファイヤーウォール設定例
IPv6 firewall testing
You can confirm the state of your IPv6 firewall using a couple of tools:
